Descriere
TERMENUL DE LIVRARE PENTRU ACEST PRODUS ESTE DE 3-4 SAPTAMANI DIN MOMENTUL COMENZII FERME, RESPECTIV INCASARII UNUI AVANS DE MINIM 30% DIN VALOAREA COMENZII
CARACTERISTICI TEHNICE ARCA ASPIRO 90R:
Putere utila minima: 60 kW
Putere utila maxima: 84 kW
Putere la focar maxima: 105 kW
Greutate centrala: 920 kg
Capacitate centrala: 215 l
Scaderi de debit latura apa: 10 mbar
Scaderi de debit latura fum: 0.0 mbar
Presiunea maxima de lucru: 4 bar
Volum camera combustibi: 320 l
Dechidere loc de incarcare: 340x5200 mm
Lungime maxima butuci de lemne: 105 cm
DIMENSIUNI
Inaltime: 1430 mm
Latime: 760 mm
Adancime: 1370 mm (fara ventilator)
Golire centrala: 1/2"
Racorduri tur/retur: 2″
Racordare schimbator de siguranta: 3/4"
Teci sonda centrala: 2x 1/2"
Racordare cos fum: 200 mm

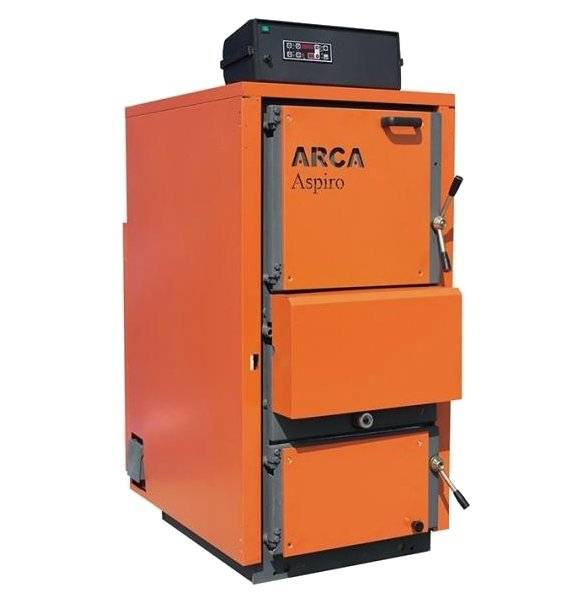

Cazan din otel inoxidabil Aspiro 90R – 84KW pe combustibil lemnos cu functionare pe principiul gazeificarii
Functionare prin gazeificare cu modulare a puterii
Randament de ardere 90%
Alimentare cu lemn a cazanului: de 1-2 ori pe zi
Automatizare digitala
Schimbator de siguranta pentru protectie la supratemperatura
Focar din otel inoxidabil cu grosimea peretelui de 5 mm fara cordon de sudura
Perioade lungi de oprire fara stingerea totala a focului
GARANTIE 3 ANI pentru corpul cazanului, 2 ANI pentru partile electrice, 1 AN pentru cele refractare si materiale de consum
TEHNOLOGIA ASPIRO
La baza functionarii cazanului ASPIRO se afla principiul gazeificarii (sau distilarii) lemnului.
Combustibilul solid, situat in partea superioara a cazanului (magazia de lemne), in contact cu jarul produs pe gratar, elibereaza anumite gaze care, combinandu-se cu aerul de combustie (aer primar), creeaza un amestec combustibil. Acest amestec este aspirat printre fantele gratarului in zona inferioara a cazanului (zona de schimb) unde da nastere la caracteristica "flacara rasturnata".
Pentru ca nu arde lemnul in mod direct ci foloseste gazele din continului acestuia, gazeificarea permite o exploatare completa a combustibilului solid care se materializeaza printr-un randament inalt al arderii si printr-un impact scazut asupra mediului datorita absentei fumului rezultat din ardere si a majoritatii substantelor nocive.
VERSIUNI DIN OTEL INOX
Este recunoscut ca si lemnul uscat de 2 sau 3 ani contine oricum o cantitate de apa minima care variaza in jurul a 15%. Apa continuta in lemn, in afara faptului ca scade randamentul combustiunii centralei, poate fi si o sursa de mare atac coroziv.
In mod special in zonele unde falta acvifera este sulfuroasa sau bogata in bustante acide, copacul ce prin radacini absoarbe acest tip de apa va produse lemnul bogat si el in apa cu mari concentrari de sulf, precum si alte substante chimice.
In timpul gazeificarii lemnelor in centrala, aceste substante vor produse un cadru foarte agresiv in camera lemnului cu mari concentratii de acid acetic. O asemenea agresivitate creeaza un mare atac coroziv mai ales cand centrala este in stand-by si aburii uscarii ating peretii focarului pentru perioade lungi.
Acest fenomen se intampla primavara si toamna, in lipsa rezervorului de acumulare (puffer) sau cand se produse apa calda in perioada estiva.
Propunerea ARCA este rezolutiva pentru orice tip de lemn folosit: focarul din oel INOX AISI 304.
RANDAMENT ENERGETIC / TEHNOLOGIA
Prin acest sistem centrala ASPIRO, cu ventilatorul pus in camera de fum, functionand prin ASPRIRATIE, atinge un randament energetic maxim, intrucat gazele de evacuare sunt obligate sa atinga catalizatorul inainte de a ajunge la zona de schimb si de a fi eliminate prin cosul de fum.
Randamentul chimic obitine mari beneficii prin faptul ca, gazeificarea si combustiunea sunt controlate de catre moluarea termostatica continua. Emisiile fumului de evacuare se imbunatatesc calitativ si scad cantitativ.
Se inregistreaza in plus o mare reducere a reziduurilor solide nearse si absenta aproape totala a reziduurilor gazoase nearse datorita temperaturii extrem de inalte atinse in timpul combustiei. Rezulta o mare reducere a consumurilor.
IZOLARE - Izolarea este construita dintr-o salteluta de vata minerala cu o grosime de 80mm, pusa in contact direct cu corpul cazanului.
MAGAZIA DE LEMNE ANTI CONDENT SI ANTI COROZIUNE
Modularea puterii si continuitatea de functionare ajuta la o reducere mare de umiditate si condens. Invelisul cu material refractat protejeaza in intregime fie peretele posterior, fie peretele anterior al magaziei de lemn.
Toti peretii focarului superior au o grosime de 8mm, fara suduri.
Functionarea centralei este dependenta de coroziune, rezultand aproape o dublare fata de modelele cu 5mm grosime. De fapt, presupunand in 2mm grosimea minima de functionare, cu focarul de 8mm sunt disponibili 6mm. Cu focarul de 5mm doar 3mm pot fi opusi fenomenului coroziv. Daca se folosesc lemne cu mare atac coroziv, este recomandata versiunea cu focar in otel inox (5mm).
CENTRALA DE DISTRIBUTIE A AERULUI SI ARZATORULUI COMPLET DEMONTABIL
Aceasta centrala a fost conceputa si realizata ca un corp modular ale carui componente sunt in orice moment inlocuibile in mod singular.
Astfel este extrem de cimpla demontarea si inlocuirea usitelor de acces la magazia de lemne si de la ficar, ca si ventilatorul, centrala de distributie a aerului, arzatorul, grilele relative, catalizatorul, chiar fara interventia firmei de service.
De altfel arzatorul este facut in intregime din fonta cu un continut ridicat de crom.
SCHIMBATOR - Pentru o buna functionare a schimbului pentru apa menajera este obligatoriu ca presiune apei de alimentare sa nu fie mai mica de 2 bar.
PANOU DE REGLARE ELECTRONICA DIGITAL
Noul tablou electronic digital LCD este capabil sa gestioneze urmatoarele functii:
Functii de centrala - Modularea flacarii prin gestiunea modulanta a motorului, controlul temperaturii fumurilor, controlul temperaturii fumurilor, controlul temperaturii apei, sigurantelor si a insertiilor.
Functii instalatie de incalzire - Gestiunea pompei, controlul temperaturii de tur si de retur si conditionata de diferential, pornire a pompei de recirculare.
Functia sanitara - Pornirea pompei boilerului sanitar in prealabil si controlul temperaturii apei calde.
Functia solara - Cu eventualele panouri solare este posibila gestionarea pompei circuitului solar si reglarea tempereturii acumului solar.
Functia pelet - Vezi modelul Aspiro Duo Tech
PORNIRE - Incarcare combustibilului si pornirea sunt facute prin aceleasi modalitati ca o centrala pe combustibil solid obisnuita.
Asprinderea este facuta tinand deschisa usa magaziei de lemne si cu ventilatorul in functiune, in timp ce usa inferioara a camerei de ardere este inchisa. Dupa aproximativ 10 minute, cand s-a creat primul jar, inchideti usa magaziei de lemne: ventilatorul va mai merge pentru a obtine rasturnarea flacarii.
Prin vizor se poate verifica combustiunea cu flacara rasturnata daca arde in mod corect.
CATALIZATORUL - Pentru a obtine cele trei rotatii efective de fum, catalizatorul superior trebuie sa fie in contact cu usa, acest lucru obtinandu-se tragandu-l putin spre exterior si impungandu-l prin inchiderea usii. Se recomanda periodic sa intoaceti si sa rotiti catalizatorul pentru a-i prelungi durata de functionare.
ARZATORUL PENTRU GRANULAR - Cu un accesoriu special pus in zona de combustie, centrala Aspiro poate arde, tot cu sistemul de flacara rasturnata, orice combustibil granular (peleti, brichete, rumegus de lemne, porumb, samburi) cu incarcare manuala si aprindere manuala chiar si amastecand cu bucati mici de lemne.
SIGURANTA - DIRECTIVA 97/23 CE - Centrala are un schimbator de siguranta imersat direct in apa de centrala, care raceste generatorul in caz de exces de temperaura (98/100°C), folosind apa rece din reteaua menajera.
Supapa de descarcare termica este furnizata la cerere. Directiva 97/23 CE privind aparatele sub pretiune - In toata Uniunea Europeana este obligatorie certificare centralelor pe lemne in conformitate cu aceasta norma relativa la siguranta generatorului ca vas sub presiune. Lipsa certificarii implica responsabilitatea contructorului care l-a pus in functiune si a utilizatorului final care l-a achizitionat. Pentru orice paguba cauzata de catre generator, societatile de asigurari cer acest document inainte de a asigura despagubirile.
INCARCARE - In conditii normale de utilizare, daca centrala este dimensionata pe instalatie in mod corect, incarcarea combustibilului solid se efectueaza in medoe de 2-3 ori pe zi (la fiecare 6-10 ore de functionare).
DURATA SI INTRETINEREA - Sunt multe Aspiro inca in functie din 1993, anul cand a fost pusa pe piata prima versiune.
Prezenta pompei de recirulare (obligatorie pentru validarea garantiei) si pompa de instalatie, ca carui aprindere este impiedicata sub 65°C, garanteaza generatorului o lunga durata in timp.
