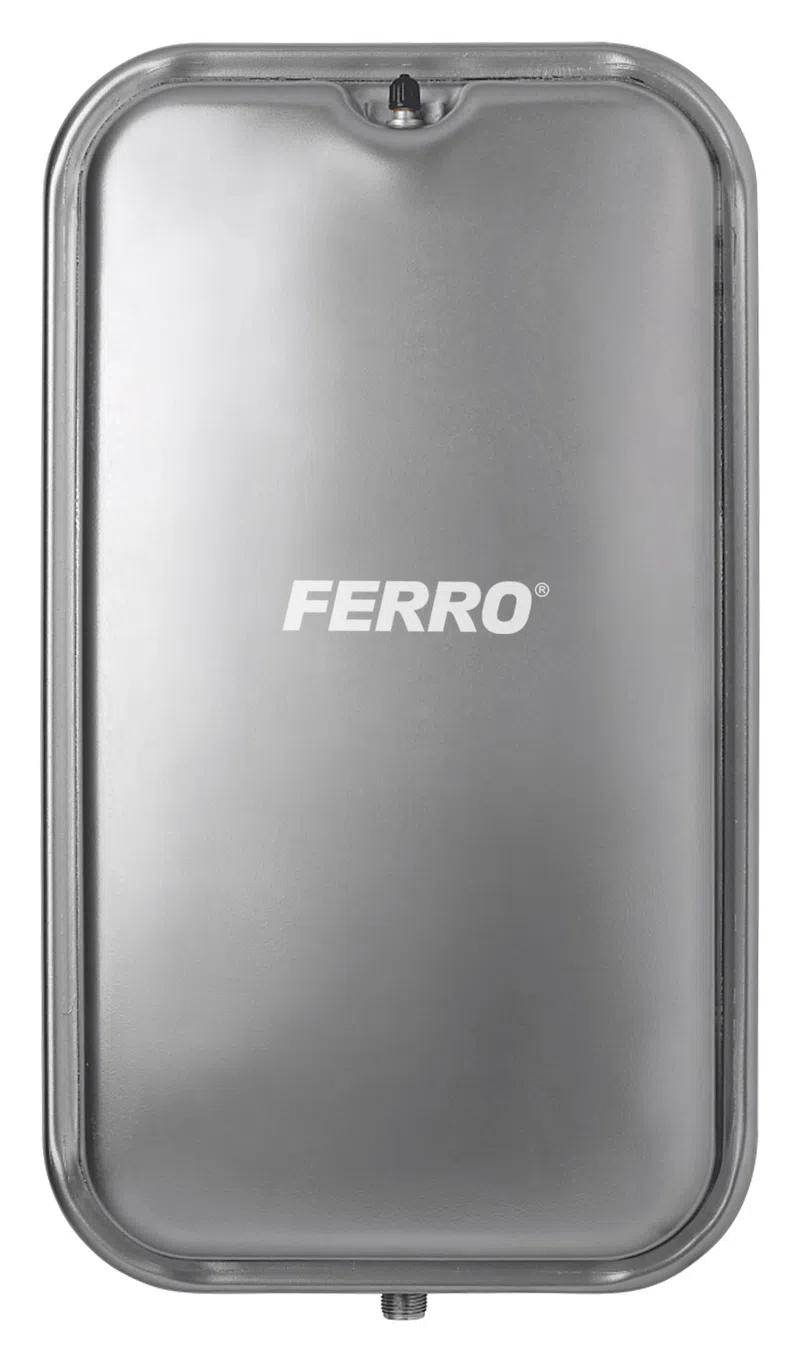

Vas expansiune suspendat plat rectangular 12 L, 3 bar

Vasul de expansiune de 12 litri este o componenta importanta pentru functionarea corecta a unei instalatii termice cu circuit inchis.

Rolul sau este de a compensa cresterea volumului agentului termic atunci cand acesta se incalzeste, contribuind la mentinerea presiunii sistemului in limitele proiectate.

Forma plata rectangulara si montajul suspendat il recomanda in special pentru instalatiile unde spatiul disponibil este limitat.

Constructie plata rectangulara

Designul plat permite integrarea vasului in spatii unde un model cilindric conventional ar ocupa prea mult loc.

Aceasta configuratie este potrivita pentru:

• camere tehnice compacte;
• spatii cu adancime redusa;
• instalatii termice compacte;
• zone tehnice cu spatiu limitat;
• configuratii unde este necesar montajul suspendat.

Capacitate de 12 litri

Capacitatea de 12 L ofera un volum suplimentar fata de variantele compacte de 8 sau 10 litri si poate fi utilizata in instalatii termice dimensionate corespunzator.

Capacitatea necesara trebuie stabilita in functie de volumul total al instalatiei si de parametrii de functionare.

Presiune maxima 3 bar

Vasul este proiectat pentru o presiune maxima declarata de 3 bar.

Presiunea de preincarcare trebuie verificata si, atunci cand este necesar, reglata in functie de presiunea statica si caracteristicile instalatiei.

Rolul vasului de expansiune

In timpul functionarii sistemului de incalzire, temperatura agentului termic creste si determina dilatarea acestuia.

Vasul de expansiune preia diferenta de volum si contribuie la:

• stabilizarea presiunii;
• compensarea dilatarii agentului termic;
• reducerea variatiilor de presiune;
• protejarea componentelor instalatiei;
• functionarea corespunzatoare a circuitului inchis.

Membrana interioara

Vasul utilizeaza o membrana pentru separarea agentului termic de perna de aer sau gaz.

Pe masura ce volumul agentului termic creste, membrana permite preluarea diferentei de volum si contribuie la controlul presiunii din instalatie.

Montaj suspendat

Constructia permite montarea suspendata, economisind spatiul de la nivelul pardoselii.

Fixarea trebuie realizata pe o structura adecvata si conform cerintelor tehnice ale instalatiei.

AVANTAJE PRINCIPALE

• Capacitate de 12 litri
• Presiune maxima 3 bar
• Forma plata rectangulara
• Constructie compacta
• Montaj suspendat
• Economiseste spatiu
• Destinat instalatiilor de incalzire
• Potrivit pentru circuite inchise
• Compenseaza dilatarea agentului termic
• Contribuie la stabilizarea presiunii
• Potrivit pentru camere tehnice compacte
• Ideal pentru instalatii cu spatiu limitat

SPECIFICATII TEHNICE

COMPATIBILITATE

In functie de dimensionarea instalatiei, vasul poate fi utilizat impreuna cu:

• centrale termice;
• cazane;
• pompe de caldura;
• instalatii cu radiatoare;
• incalzire in pardoseala;
• sisteme termice mixte;
• alte instalatii de incalzire cu circuit inchis.

RECOMANDARE DE DIMENSIONARE

Capacitatea vasului de expansiune nu trebuie aleasa exclusiv dupa puterea centralei. Pentru dimensionarea corecta trebuie luate in calcul volumul total de agent termic, temperatura maxima, presiunea statica, presiunea de preincarcare si presiunea maxima admisa a instalatiei.

GREUTATE PRODUS

Greutate estimata produs: aproximativ 4,5 kg

Greutate recomandata pentru transport: aproximativ 5 kg
