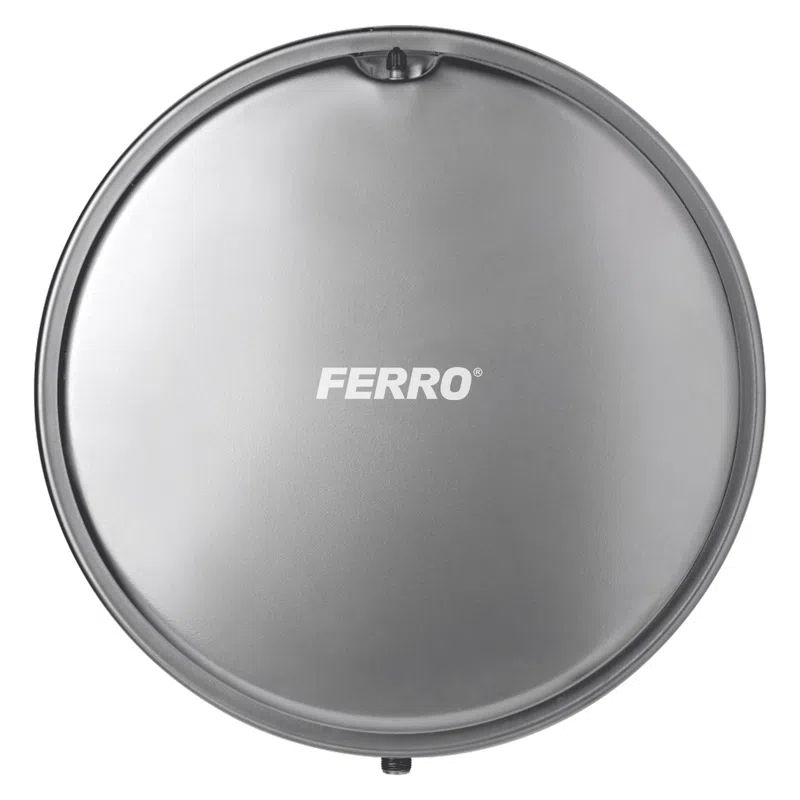

Vas expansiune suspendat plat radial 18 L, 3 bar

Vasul de expansiune de 18 litri este conceput pentru compensarea dilatarii agentului termic in instalatiile de incalzire cu circuit inchis.

Pe masura ce apa sau agentul termic se incalzeste, volumul acestuia creste. Vasul preia aceasta variatie de volum, contribuind la controlul presiunii si la functionarea corecta a sistemului.

Constructie plata radiala

Forma plata radiala reprezinta un avantaj important in instalatiile unde spatiul disponibil este limitat.

Comparativ cu un vas cilindric conventional, constructia plata permite integrarea mai usoara in anumite configuratii tehnice si utilizarea eficienta a spatiului.

Este potrivit pentru:

• camere tehnice compacte;
• instalatii cu spatiu limitat;
• zone cu adancime redusa;
• configuratii unde montajul pe pardoseala nu este dorit;
• instalatii termice compacte.

Capacitate 18 litri

Capacitatea de 18 L permite utilizarea vasului in instalatii termice dimensionate corespunzator, oferind o capacitate mai mare de preluare a variatiilor de volum fata de modelele compacte de 8, 10 sau 12 litri.

Alegerea capacitatii trebuie realizata in functie de volumul total al agentului termic din instalatie.

Presiune maxima 3 bar

Vasul este proiectat pentru o presiune maxima declarata de 3 bar.

Presiunea de preincarcare si presiunea efectiva de functionare trebuie stabilite in functie de caracteristicile instalatiei si de specificatiile echipamentelor conectate.

Montaj suspendat

Configuratia suspendata permite instalarea vasului fara ocuparea spatiului de la nivelul pardoselii.

Fixarea trebuie realizata pe o structura corespunzatoare si trebuie sa tina cont inclusiv de greutatea vasului atunci cand acesta contine agent termic.

Membrana interioara

Vasul este prevazut cu membrana pentru separarea agentului termic de perna de aer sau gaz.

Aceasta permite preluarea variatiilor de volum si contribuie la mentinerea presiunii sistemului in limitele proiectate.

Rolul vasului de expansiune

Un vas de expansiune dimensionat si reglat corespunzator contribuie la:

• compensarea dilatarii agentului termic;
• stabilizarea presiunii;
• reducerea variatiilor excesive de presiune;
• protejarea centralei sau sursei de caldura;
• protejarea componentelor hidraulice;
• functionarea corecta a circuitului inchis.

AVANTAJE PRINCIPALE

• Capacitate 18 litri
• Presiune maxima 3 bar
• Constructie plata radiala
• Design compact
• Montaj suspendat
• Economiseste spatiu
• Destinat instalatiilor de incalzire
• Potrivit pentru circuite inchise
• Membrana interioara
• Compenseaza dilatarea agentului termic
• Contribuie la stabilizarea presiunii
• Potrivit pentru camere tehnice compacte
• Utilizare rezidentiala sau tehnica

SPECIFICATII TEHNICE

COMPATIBILITATE

In functie de dimensionarea si configuratia instalatiei, vasul poate fi utilizat impreuna cu:

• centrale termice;
• cazane pe gaz;
• cazane pe lemne;
• cazane pe peleti;
• termoseminee;
• pompe de caldura;
• instalatii cu radiatoare;
• incalzire in pardoseala;
• sisteme termice cu circuit inchis.

RECOMANDARE DE DIMENSIONARE

Capacitatea vasului de expansiune trebuie stabilita in functie de volumul total al agentului termic, temperatura maxima de functionare, presiunea statica, presiunea de preincarcare si presiunea maxima admisa in instalatie.

GREUTATE PRODUS

Greutate estimata produs: aproximativ 5 kg
