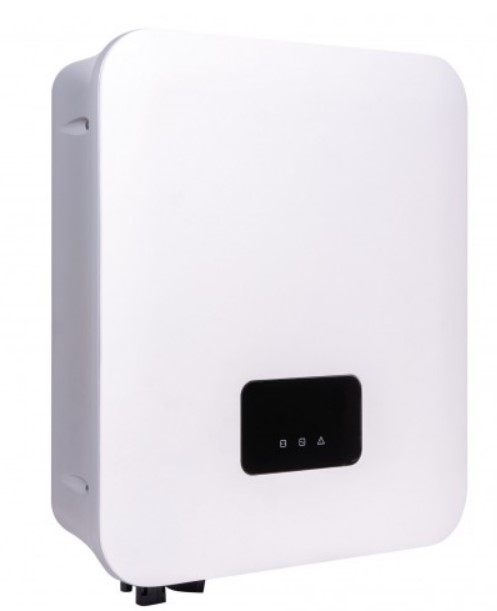

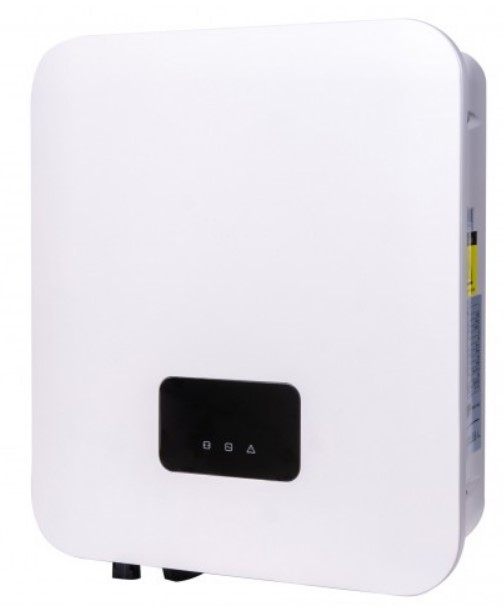

Invertor On-Grid EAST EA5KTSI – 5 kW trifazat

EAST EA5KTSI este un invertor fotovoltaic trifazat proiectat pentru transformarea energiei electrice DC produse de panourile fotovoltaice in energie AC compatibila cu reteaua electrica.

Modelul are o putere nominala de 5000 W, functioneaza pe retea trifazata 230/400 V si dispune de 2 MPPT, ceea ce ofera flexibilitate in configurarea campului fotovoltaic.

Este potrivit pentru instalatii fotovoltaice montate pe:

• case;
• vile;
• cladiri comerciale;
• pensiuni;
• hale;
• sedii de firme;
• mici unitati de productie.

PUTERE NOMINALA 5 kW

Pe partea AC, EAST EA5KTSI ofera:

Putere nominala: 5000 W / 5 kW

Putere activa maxima: 5000 W

Putere aparenta maxima: 5 kVA

Curent maxim iesire: 7,3 A

Tensiune nominala retea: 230/400 V

Conexiune: 3W + N + PE

Frecventa: 50/60 Hz.

PUTERE FOTOVOLTAICA MAXIMA 6,5 kW

Pe partea de intrare DC, modelul EA5KTSI suporta o putere maxima de:

6500 W / 6,5 kWp

Aceasta permite asocierea invertorului de 5 kW cu un camp fotovoltaic mai mare decat puterea nominala AC, cu respectarea limitelor de tensiune si curent stabilite de producator.

2 MPPT INDEPENDENTE

Un avantaj important al modelului EAST EA5KTSI este prezenta a:

2 x MPPT

cu:

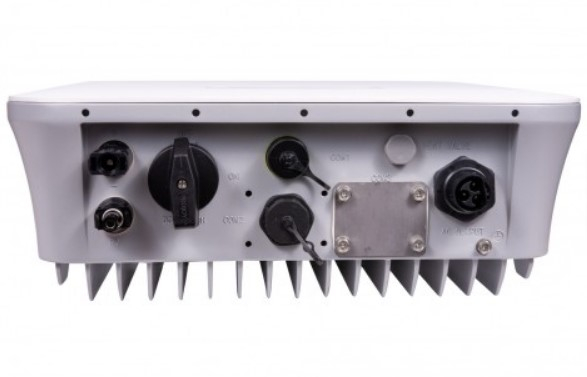

1 intrare DC pentru MPPT A

1 intrare DC pentru MPPT B

Aceasta configuratie este utila atunci cand panourile sunt montate pe doua orientari diferite ale acoperisului sau cand instalatia necesita doua stringuri independente.

PARAMETRI INTRARE FOTOVOLTAICA

Pentru EAST EA5KTSI, producatorul specifica:

Tensiune maxima intrare: 1000 Vdc

Tensiune pornire: 180 V

Domeniu MPPT: 120-950 V

Domeniu MPPT la sarcina maxima: 185-850 V

Curent maxim intrare: 14 A + 14 A

Curent maxim de scurtcircuit: 15 A + 15 A

Numar MPPT: 2.

EFICIENTA RIDICATA

Invertorul ofera performante ridicate de conversie:

Eficienta maxima: 98,65%

Eficienta europeana: 98,2%.

Eficienta ridicata contribuie la valorificarea unei cantitati cat mai mari din energia produsa de panourile fotovoltaice.

FUNCTIONARE TRIFAZATA

EAST EA5KTSI este destinat instalatiilor electrice:

Trifazate – 230/400 V

Conectarea trifazata permite distribuirea energiei pe sistemul electric al cladirii si il face potrivit pentru instalatii fotovoltaice rezidentiale si comerciale cu alimentare trifazata.

RACIRE NATURALA

Modelul utilizeaza:

Racire prin convectie naturala

Constructia fara ventilator contribuie la:

• reducerea zgomotului;
• reducerea numarului de componente mecanice;
• intretinere redusa;
• fiabilitate ridicata.

EAST mentioneaza explicit designul fara ventilator pentru aceasta serie.

PROTECTIE IP65

Invertorul beneficiaza de:

Grad de protectie IP65

Carcasa este proiectata pentru protectie impotriva prafului si apei, permitand utilizarea in instalatii interioare sau exterioare, cu respectarea cerintelor de montaj ale producatorului.

MONITORIZARE SI COMUNICATIE

EAST EA5KTSI dispune standard de:

RS485

iar optional poate suporta:

• Wi-Fi;
• Ethernet;
• GPRS;
• Bluetooth.

Configuratia exacta depinde de accesoriile incluse impreuna cu invertorul.

Daca varianta aflata in stoc include modulul Wi-Fi, produsul poate fi listat separat ca EA5KTSI Wi-Fi.

PROTECTII INTEGRATE

Invertorul dispune de multiple sisteme de protectie:

• protectie anti-islanding;
• protectie la supracurent pe iesire;
• protectie la supratensiune;
• protectie la curenti de scurgere;
• protectie la inversarea polaritatii DC;
• protectie la supratensiune DC/AC;
• monitorizarea rezistentei de izolatie;
• comutator DC integrat;
• protectie la descarcari electrice atmosferice.

AVANTAJE PRINCIPALE

• Producator EAST
• Model EA5KTSI
• Tip On-Grid
• Trifazat
• Putere nominala 5 kW
• Putere PV maxima 6,5 kW
• 2 MPPT
• Tensiune maxima PV 1000 V
• Domeniu MPPT extins 120-950 V
• Eficienta maxima 98,65%
• Eficienta europeana 98,2%
• Factor de putere >0,99
• Protectie IP65
• Racire naturala
• Design fara ventilator
• RS485
• Wi-Fi / Ethernet optional
• Protectie anti-islanding
• Protectii DC si AC integrate
• Consum nocturn redus
• Montaj pe perete

SPECIFICATII TEHNICE

Specificatiile sunt publicate de EAST pentru modelul EA5KTSI din seria EA5KTSI-EA16KTSI.

FUNCTIONARE ON-GRID

Configuratia de baza este:

Panouri fotovoltaice → EAST EA5KTSI → Instalatie electrica trifazata → Consumatori / Retea

Invertorul transforma energia DC produsa de panourile fotovoltaice in energie AC sincronizata cu reteaua.

Energia poate fi utilizata pentru autoconsum, iar surplusul poate fi livrat in reteaua electrica in conditiile tehnice si legale aplicabile sistemului fotovoltaic.

IMPORTANT – ON-GRID

EAST EA5KTSI este un invertor ON-GRID trifazat.

Acesta nu este un invertor Off-Grid si nu este un invertor cu baterii.

In cazul disparitiei tensiunii din reteaua publica, functia anti-islanding determina oprirea alimentarii din motive de siguranta.

Prin urmare, EA5KTSI nu trebuie prezentat ca sursa de backup in cazul unei pene de curent.

CONFORMITATE PENTRU ROMANIA

Modelul EAST EA5KTSI apare intr-o lista publicata de Distributie Energie Electrica Romania pentru invertoare conforme, alaturi de modelele EA6KTSI, EA8KTSI, EA10KTSI, EA13KTSI, EA16KTSI, EA20KTSI, EA25KTSI si EA30KTSI, cu referire la standardul EN 50549-1:2019.

Aceasta este o informatie utila pentru clientii care cauta un invertor pentru sisteme fotovoltaice conectate la retea.

DIMENSIUNI

Dimensiuni invertor:

515 x 166,5 x 435 mm

Dimensiuni ambalaj:

605 x 536 x 245 mm.

GREUTATE PRODUS

Greutate produs: 25 kg.
