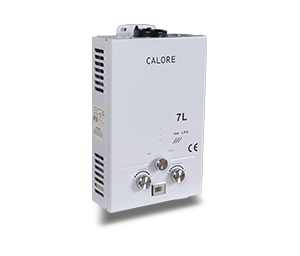

Instant apa calda CALORE TN7 cu tiraj natural

CALORE TN7 este un incalzitor instant destinat prepararii apei calde menajere, cu functionare pe gaz si evacuarea gazelor arse prin tiraj natural.

Aparatul furnizeaza apa calda imediat dupa deschiderea robinetului, avand un debit nominal de 7 litri/minut la ΔT=30°C. La inchiderea robinetului, functionarea arzatorului este oprita automat.

Functionare pe GPL sau gaz natural

Modelul TN7 poate functiona cu:

• GPL
• gaz natural (GN)

Conversia intre cele doua tipuri de combustibil se realizeaza prin utilizarea duzelor corespunzatoare. Pentru GPL, consumul declarat este de aproximativ 0,66 kg/h, iar pentru gaz natural de aproximativ 1,1 m³/h.

Debit apa calda 7 litri/minut

CALORE TN7 furnizeaza un debit nominal de apa calda de:

7 litri/minut la ΔT=30°C

Este o solutie compacta pentru prepararea instantanee a apei calde menajere, fara necesitatea unui rezervor de acumulare.

Putere 12 kW

Instantul are o putere de intrare de 12 kW, iar puterea nominala utila declarata este de aproximativ 10,5 kW, cu o eficienta de aproximativ 87,5%.

Tiraj natural

Modelul TN7 utilizeaza evacuarea gazelor arse prin tiraj natural si trebuie racordat la un cos de fum corespunzator.

Diametrul racordului pentru evacuarea gazelor arse este de 90 mm. Instalarea trebuie efectuata respectand cerintele tehnice si de siguranta prevazute de producator.

Aprindere automata alimentata cu baterii

CALORE TN7 nu necesita alimentare conventionala la reteaua electrica pentru sistemul de aprindere.

Alimentarea este realizata la 3 Vcc prin 2 baterii R20, iar aprinderea arzatorului se realizeaza automat la solicitarea de apa calda.

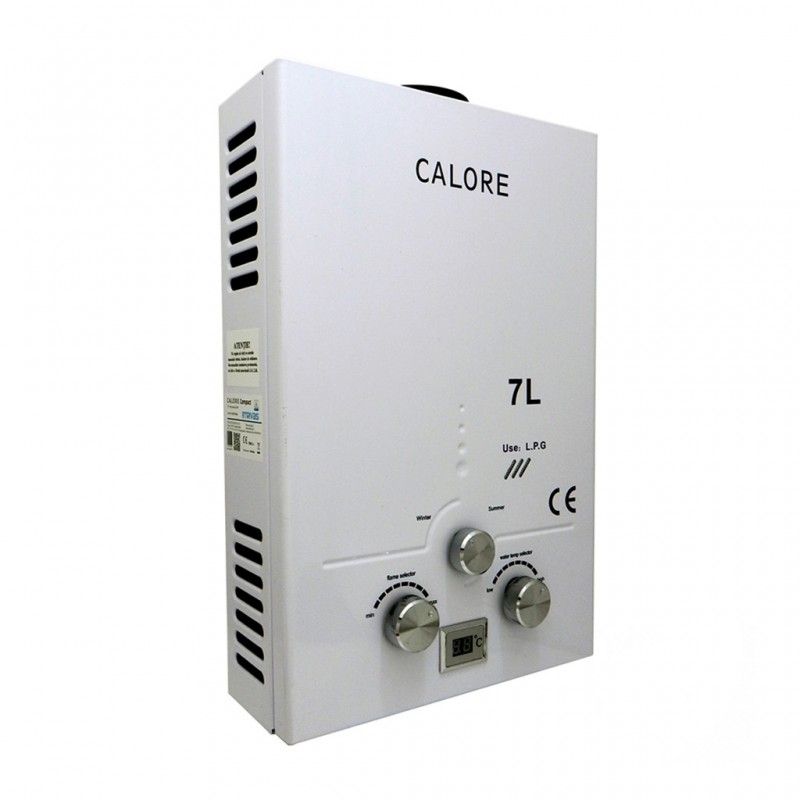

Afisaj LCD

Instantul este prevazut cu afisaj LCD, care permite vizualizarea temperaturii apei.

De asemenea, aparatul dispune de reglaje pentru adaptarea functionarii si de un comutator mecanic iarna / vara.

Sisteme de siguranta

CALORE TN7 dispune de mai multe functii pentru functionarea in siguranta:

• protectie la supraincalzire;
• detectarea electronica a prezentei flacarii;
• oprirea automata a alimentarii cu gaz in cazul stingerii flacarii;
• protectie la cresterea presiunii apei;
• sistem pentru functionarea corespunzatoare in conditiile unui tiraj variabil.

AVANTAJE PRINCIPALE

• Marca CALORE
• Model TN7
• Preparare instantanee apa calda menajera
• Debit 7 litri/minut
• Putere de intrare 12 kW
• Putere nominala aproximativ 10,5 kW
• Tiraj natural
• Functionare pe GPL sau gaz natural
• Aprindere automata
• Alimentare cu 2 baterii R20
• Afisaj LCD pentru temperatura
• Schimbator de caldura din cupru
• Comutator mecanic iarna / vara
• Reglaj arzator
• Protectie la supraincalzire
• Protectie la stingerea accidentala a flacarii

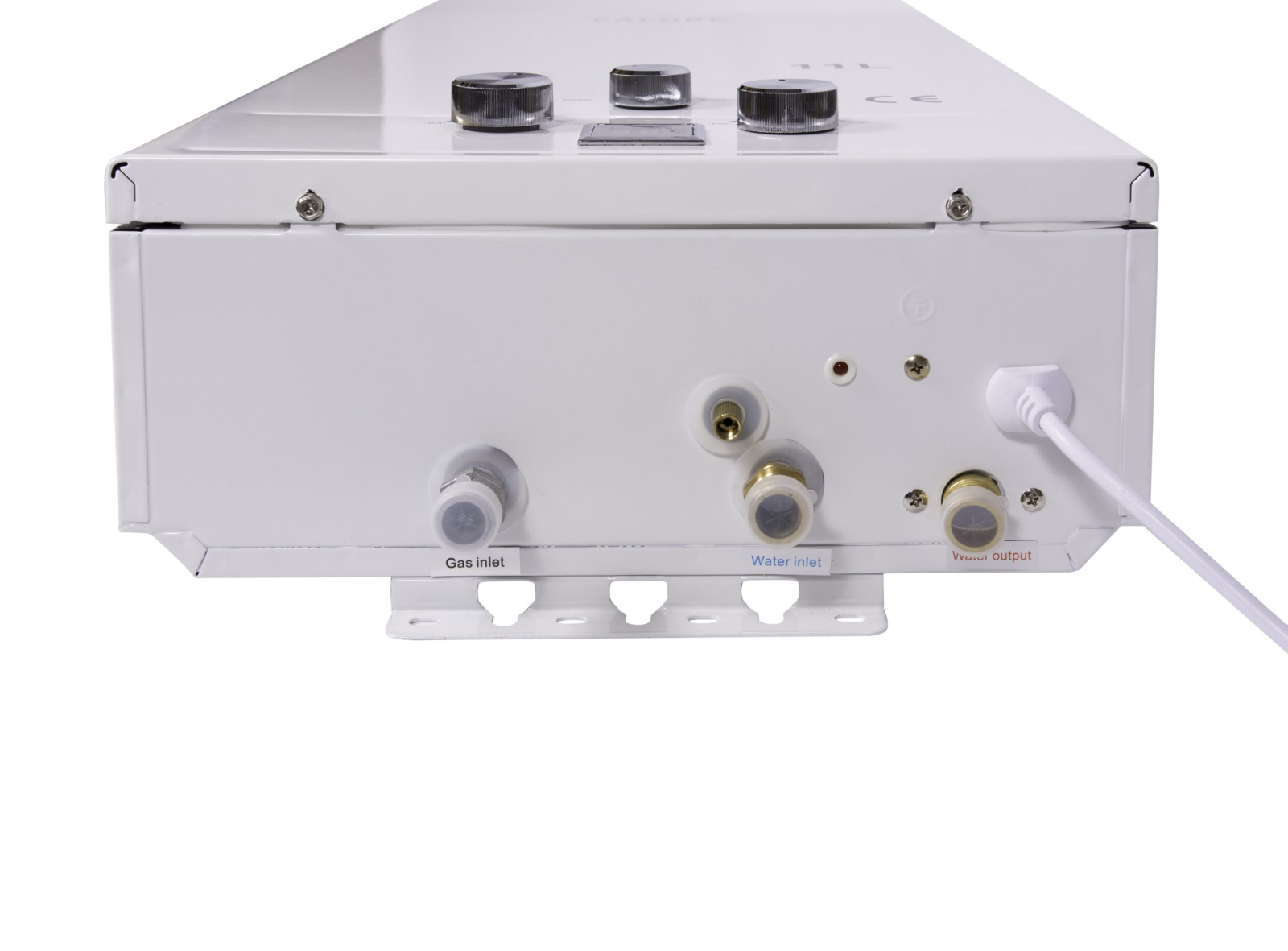

• Racorduri apa 1/2"
• Racord gaz 1/2"
• Evacuare gaze arse Ø90 mm
• Constructie compacta

SPECIFICATII TEHNICE

Datele tehnice sunt sustinute de specificatiile comerciale publicate pentru CALORE TN7.

UTILIZARE

Instantul CALORE TN7 este destinat prepararii apei calde menajere si poate fi utilizat pentru:

• baie;
• dus;
• chiuveta;
• bucatarie;
• case;
• locuinte unde nu exista sistem centralizat de ACM;
• spatii alimentate cu GPL;
• spatii racordate la reteaua de gaz natural.

Debitul disponibil trebuie luat in calcul atunci cand se doreste alimentarea simultana a mai multor puncte de consum.

IMPORTANT – TIRAJ NATURAL

Modelul TN7 este un aparat cu tiraj natural.

Acesta trebuie conectat la un sistem corespunzator pentru evacuarea gazelor arse. Producatorul indica racordarea la cos de fum si respectarea cerintelor privind ventilarea incaperii. Manualul actual al produsului precizeaza ca instalarea trebuie efectuata de personal/firma autorizata conform cerintelor aplicabile.

DIMENSIUNI

Dimensiuni aparat:

440 x 290 x 120 mm

Diametru evacuare gaze arse:

Ø 90 mm

GREUTATE PRODUS

Greutate produs: aproximativ 4 kg

Greutate recomandata pentru calcul transport: 5 kg
